產品簡介

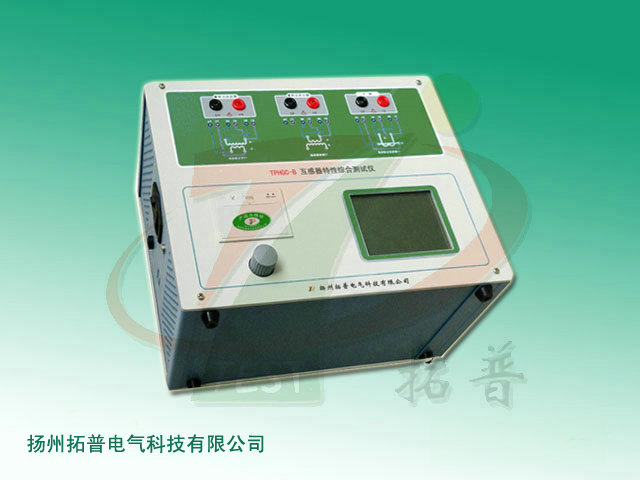

    TPHGC-B 全自動互感器特性綜合測試儀是一款專門為測試互感器：伏安特性、變比、極性、二次繞組電阻、負荷、角差、比差等參數而設計的多功能現場試驗儀器。該互感器測試儀基于變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出僅180V的交流電壓和12A的交流電流，卻能應對拐點高達30kV的CT測試。
    該儀器可將實驗結果快速顯示出來，支持數據保存和現場打印，省去手動調壓、人工記錄、描曲線等繁瑣勞動。操作簡單，攜帶方便，提高了工作效率，是互感器現場檢測的專業產品。

功能特點
1、該互感器測試儀可遵照GB1208-2006（IEC60044-1）、GB16847-1997（IEC60044-6）等不同的標準對CT、PT進行測試和計算。
2、采用變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出僅180V的交流電壓和12A的交流電流，可應對拐點高達30kV的CT測試。
3、功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
4、自動給出拐點電壓/電流、10%誤差曲線、5%誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數（Ts）、剩磁系數（Kr）、準確級、飽和和不飽和電感等參數。
5、該儀器操作界面友好美觀，全中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。
6、儀器采用旋轉光電鼠標操作，操作簡單，快捷方便，易掌握。
7、裝置可存儲測試數據，掉電不丟失。
8、面板自帶打印機，可自動打印生成的試驗報告。
9、測試十分方便，除了負荷測試外，其他各項測試都是基于同一接線。
10、該設備便于攜帶，裝置重量小于9Kg。

測試功能
1、勵磁特性試驗。
2、變比試驗。
3、相位和極性試驗。
4、CT各種一次電流及各種負荷時的比差、角差測量。
5、CT二次繞組電阻測量。
6、CT二次回路負荷測量。
7、CT暫態特性測試與分析。
8、測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30kV的CT、變壓器套管CT、各電壓級PT等。
9、拐點電壓/電流、10%（5%）誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

技術參數
1、工作電源：AC 220V±20%、50Hz
2、輸出電壓：0～180V（RMS）
3、輸出電流：0～12A（RMS）、峰值36A
4、CT變比測量范圍：1～30000
5、PT變比測量范圍：1～30000
6、電壓測量：準確度：±0.2%
7、變比測量：準確度：±0.2%
8、相位測量：準確度：±5’、分辨率：0.5’
9、二次繞組電阻測量范圍：0～300Ω、分辨率：0.2mΩ、精度：0.5%±2mΩ
10、交流負載測量：0～300VA、精度：0.5%±0.02VA
11、工作條件：溫度：-10℃～50℃、濕度：≤90%
